Description

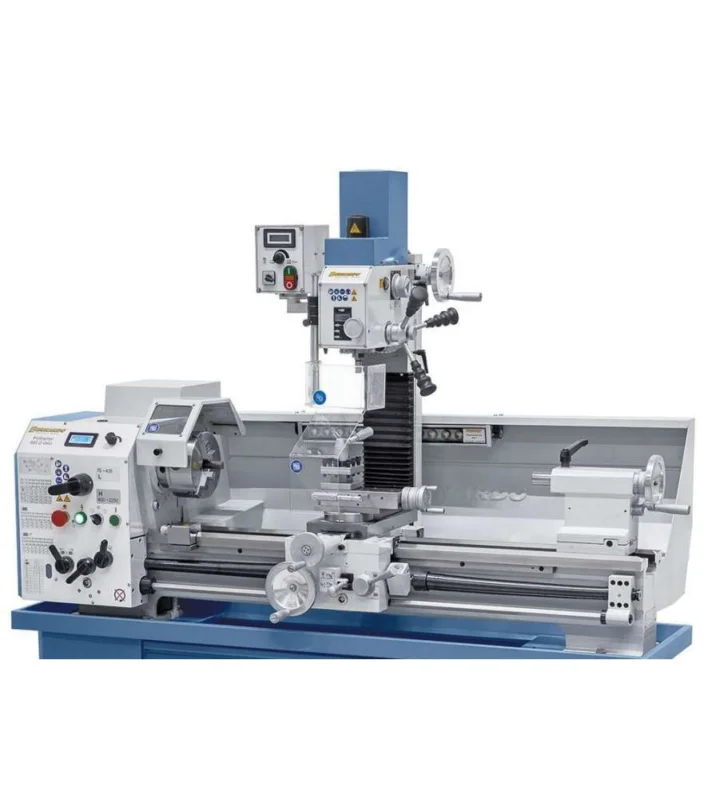

Descriptif général du tour à métaux et fraiseuse Bernardo Proficenter 880 G Vario :

• Standard avec alésage de broche de 38 mm pour l’usinage de grands diamètres d’arbre
• Lit prismatique fortement nervuré avec guide de lit trempé et rectifié par induction
• Utilisation polyvalente : tournage longitudinal, dressage, alésage, filetage, …
• Standard avec engrenages de changement pour la coupe de filetages métriques
• Standard avec convertisseur de fréquence delta pour un couple élevé dans la plage de vitesse inférieure et une vitesse presque constante sous charge
• Broche principale avec roulements à rouleaux coniques réglables en qualité P5
• Outil de fraisage avec affichage numérique pour la course de la plume et la vitesse
• La tête de fraisage pivote des deux côtés pour le perçage d’angle, le fraisage de chanfreins, etc.
• Idéal pour le traitement de l’acier, des matériaux non ferreux et des plastiques
• Disposition conviviale des éléments de commutation sur le réducteur
• Contre-pointe avec serrage à levier unique, réglable pour le tournage conique

Caractéristiques techniques du tour à métaux et fraiseuse Bernardo Proficenter 880 G Vario :

Tour

• Largeur supérieure : 880 mm
• Hauteur du centre : 160 mm
• Diamètre au dessus du banc : 320 mm
• Alésage de la broche : 38 millimètres
• Enregistrement dans l’alésage de la broche : DIN 55029, D1-4
• Plage de vitesse, en continu : 75 – 435/400 – 2250 tr/min
• Plage d’avance longitudinale : (15) 0,07 – 1,0 mm / tour
• Planifier la zone des flux : (15) 0,017-0,25 mm / tour
• Fils métriques : (18) 0,2-3,5 mm
• Filetage en pouces : (21) 8 – 56 Gg / 1 «
• Rue Pinolen : 100 mm
• Support de plume : MK 3
• Taille de la fente en T dans la glissière transversale : 12 mm
• Puissance de sortie du moteur S1 100% : 1,5 KW / 400 V
• Puissance d’entrée du moteur S6 40% : 2,2 kW / 400 V

Fraiseuse

• Capacité de perçage max. : 20 mm
• Fraise à surfacer max. : 63 mm
• Fraise en bout max. : 20 mm
• Surplomb : 170 mm
• Vitesse de broche, variable en continu : 50-2250 tr/min
• Support de broche : MK2
• Tête de fraisage pivotante : -90 ° à + 90 °
• Tête de fraisage à réglage en hauteur : 260 mm
• Dimensions de la machine (L x P x H) * : 1660 x 650 x 1090 mm
• Poids total env. : 318 kilogrammes

* sans socle

Le tour à métaux et fraiseuse Bernardo Proficenter 880 G Vario est livré avec :

• Mandrin 3 mors DK11-160 mm / D4
• Mandrin à clé 1 – 13 mm / B 16
• Mandrin porte-foret MT 2 / B 16
• Point central fixe
• Changer de vitesse
• Support quadruple en acier
• Embrayage à glissement
• Butée micrométrique longitudinale
• Glissière croisée avec support supérieur
• Convertisseur de fréquence
• Broche de serrage M 10
• Affichage numérique de la course de la plume
• Affichage numérique de la vitesse
• Horloge de fil
• Lumière de machine à LED
• Protection du fourrage
• Cache-vis
• Paroi arrière en copeaux
• Outil d’exploitation
